فعالیت های پودمان5 ص195

کنجکاوی



اگر در یک کارخانه nvr دوربین و نرم افزار مدیریت تصویر تولید کند و همه آنها بتوانند با یکدیگر ارتباط برقرار کنند آیا باز هم لازم است استاندارد onvif را پشتیبانی کرد؟

در صورت نصب یک سیستم دوربین مداربسته شبکه بدون امکانات ONVIF، امکان افزودن یک دوربین

مداربسته با مارک متفاوت در همان شبکه وجود نخواهد داشت.

انجمن ONVIF به طور کلی سه هدف را دنبال می کند:

• 1-استانداردسازی ارتباط بین تجهیزات حفاظتی شبکه
• 2-امکان استفاده از دوربین های مداربسته شبکه بدون توجه به سازنده آن
• 3-امکان دسترسی تمامی شرکت ها و تولیدکنندگان به تکنولوژی ارتباطی ONVIF

فعالیت های پودمان5 ص212

کنجکاوی

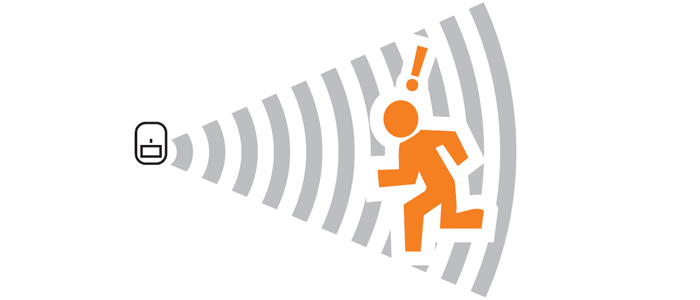

ضبط حساس به حرکت چه مزیتی دارد؟

• برای باز و بسته کردن درب های اتوماتیک که با تشخیص حضور فردی درب ها باز و بسته می شوند.
• برای کنترل نمایشگرهای ATM
• در تشخیص عبور و مرور افراد از گیت های بلیط اتوماتیک
• در بعضی از پارکینگ های عمومی نیز می توان از سنسور حضور افراد جهت شمارش ورود و خروج ماشین ها و همین طور برای باز کردن درب پارکینگ با تشخیص حضور ماشین در مقابل درب پارکینگ استفاده نمود.
•

فعالیت های پودمان5 ص199

پژوهش

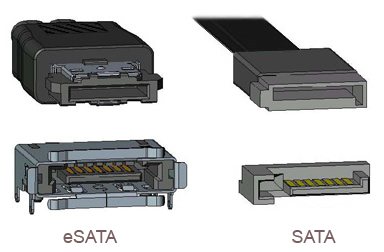

ESATA چیست؟

اتصال External Serial Advanced Technology Attachment یا eSATA به رابط خارجی برای فن آوری های SATA گفته میشود. این اتصال به رقابت با فایروایر 400 و باس سریال جهانی یا یو اس بی 2.0 (USB 2.0) برای ارائه سرعت بالای انتقال داده ها روی دستگاه های ذخیره سازی خارجی ساخته شده است.

تکنولوژی SATA جایگزین ATA به عنوان نسل بعدی رابط باس های داخلی برای دیسک های سخت است. رابط SATA کارآمد تر از ATA بوده و معماری سریال با سرعت بیشتر را نسبت به تکنولوژی کندتر موازی استفاده می کند. کابل eSATA که در خارج کامپیوتر (external) قرا دارد ، باریکتر است و می تواند تا 2 متر طول داشته باشد، در حالی که کابل های موازی بسیار پهن تر بوده و محدود به طول 45.7 سانتیمتر هستند. با eSATA سرعت ساتا را در دستگاههای ذخیره سازی خارجی بدست می آورید.

در حالی که eSATA توانسته خود را به سرعت انتقال USB 2.0 و FireWire 400 برساند ، اما یک اشکال آنرا رنج میداد. eSATA نیاز به اتصال برق جداگانه داشت.

فعالیت های پودمان5 ص197

کنجکاوی



تصاویر ضبط شده چند دوربین 3مگاپیکسل را به صورت هم زمان میتوان با این NVR پخش کرد؟

4عدد

فعالیت های پودمان5 ص197

پژوهش

DVR و HYBRID DVR:

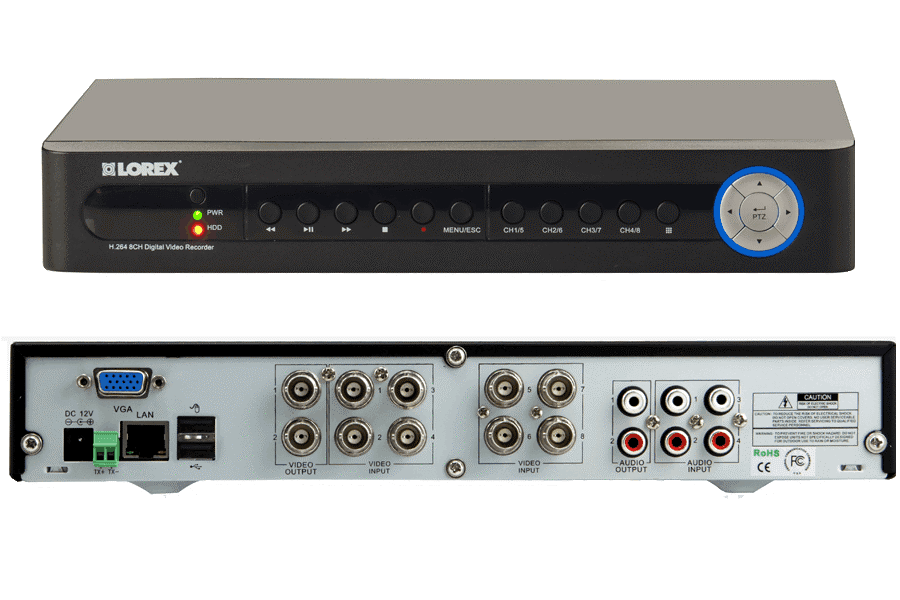

DVR:

در حقیقت دستگاه dvr یک دستگاه الکترونیکی است. تصاویر دوربین مداربسته از طریق کابلی که به قسمت ورودی دستگاه dvr متصل است، به آن منتقل می شوند. این تصاویر داخل دستگاه dvr کدگذاری و پردازش می شوند.البته در حال حاضر نسل جدیدی از دی وی آر ها با نام HD-DVR در بازار وجود دارند که توانایی پشتیبانی از دوربین های آنالوگ HD را با رزولوشن بسیار بالایی دارند. امکانات موجود در این نوع از دستگاه های ضبط و قیمت مناسب آنها باعث گردیده تا استفاده از DVR های قدیمی کنار گذاشته شود.
دستگاه های DVR و یا HD-DVR دارای پورت های ورودی و خروجی متعددی هستند که شامل پورت های خروجی صدا جهت اتصال به اسپیکر، پورت های ورودی صدا جهت نصب میکروفن، پورت های انتقال تصویر HDMI و VGA جهت اتصال به نمایشگر، پورت CVBS جهت اتصال به تلویزیون، پورت های ارتباطی شبکه LAN با پهنای باند مختلف برای اتصال به شبکه یا دستگاه سوئیچ، خروجی آلارم، پورت USB برای اتصال موس یا کیبورد است. وجود هر کدام از ورودی یا خروجی های ذکر شده در همه مدل ها یکسان نیست و ممکن است در برخی از مدل برای مثال پورت ورودی صدا وجود نداشته باشد.

برخی از کاربرد های اصلی دستگاه DVR به شرح زیر است:

♦ ضبط تصاویر دوربین های مداربسته: از طریق دستگاه DVR میتوان تصاویر دوربین مداربسته را (توسط هارد دیسک نصب شده در دستگاه) ضبط و مجددا بازبینی یا پشتیبان گیری کرد.

♦ مشاهده تصاویر دوربین های مداربسته به صورت یکپارچه: با اتصال دستگاه DVR به نمایشگر شما می توانید تصویر تمامی دوربین ها را به صورت یکپارچه در یک صفحه ببینید.

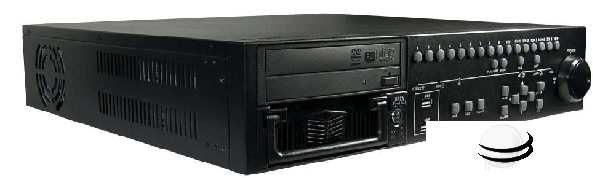

HYBRID DVR:

در برخی موارد، ارتقای یک سیستم مداربسته آنالوگ به سیستم مداربستهIPیا تخت شبکه نیازمند حذف کامل سیستم دوربین مداربسته آنالوگ است. دوربین مداربسته هیبریدی ترکیبی از دو سیستم آنالوگ و تحت شبکه است. DVR های سیستم هیبریدی یا همان HVR ها این قابلیت را دارند که تصاویر ارسالی از دوربین مداربسته آنالوگ را از طریق کابلBNCدریافت کنند و همچنین بصورت همزمان، تصاویر ارسالی از دوربین مداربسته IP را نیز دریافت و ذخیره سازی کنند.درحقیقت این سیستم پلی است مابین تکنولوژی سیستم های آنالوگ و سیستم های IP و به این معناست که می توانید از ترکیبی از این دو تکنولوژی استفاده کنید.  ما در این مطلب به توضیح دوربین مداربسته هیبریدی، روش کار و کاربردهای آن می پردازیم.



فعالیت های پودمان5 ص191

کنجکاوی

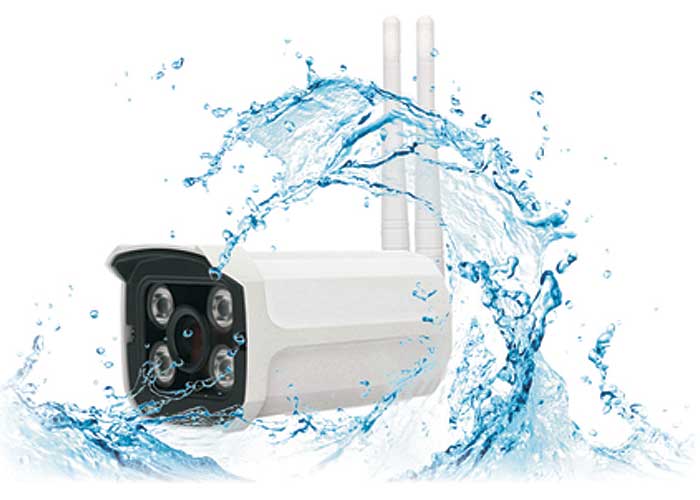

وسیله های برقی ضد آب:

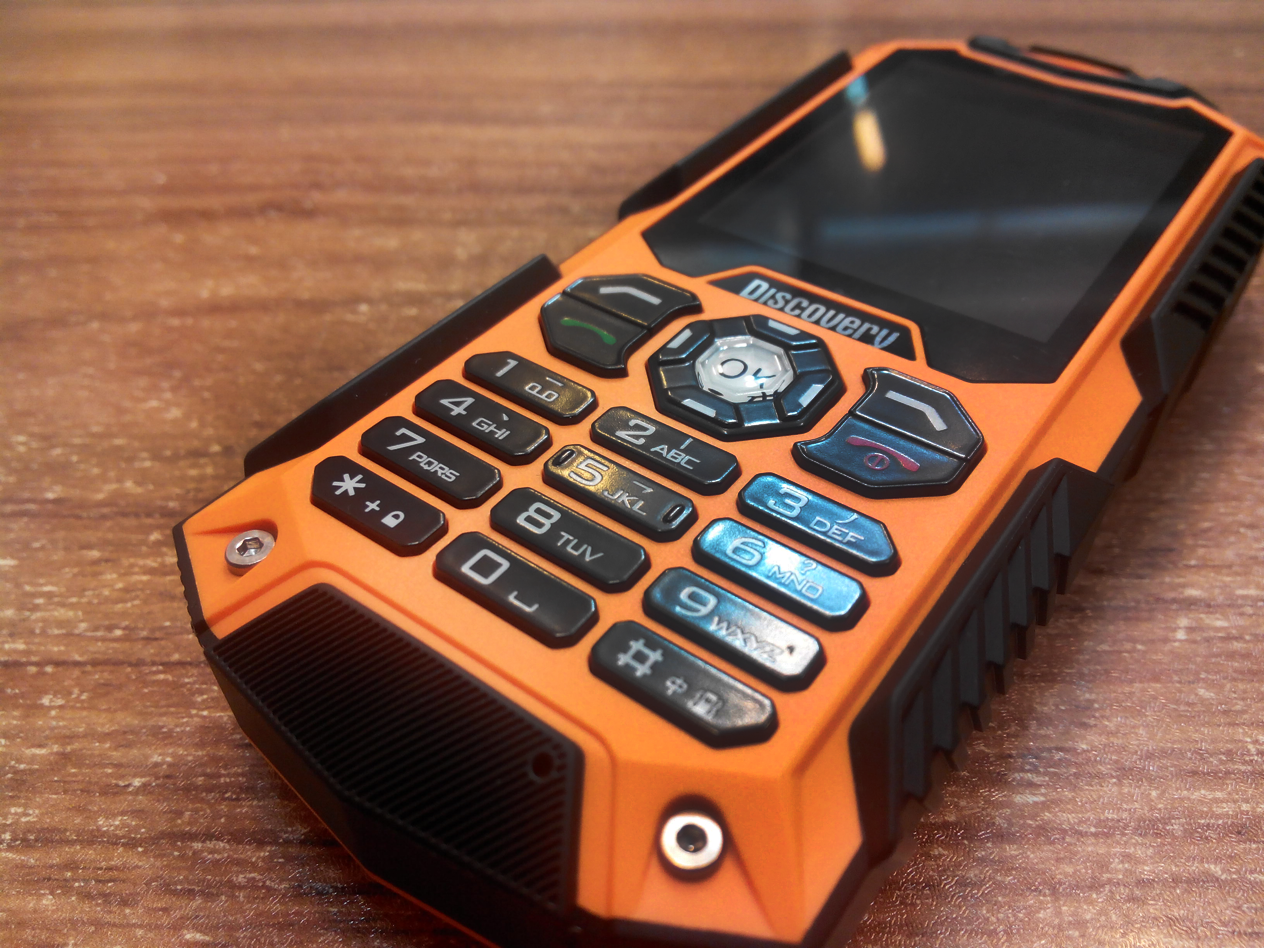

تلفن همراه:

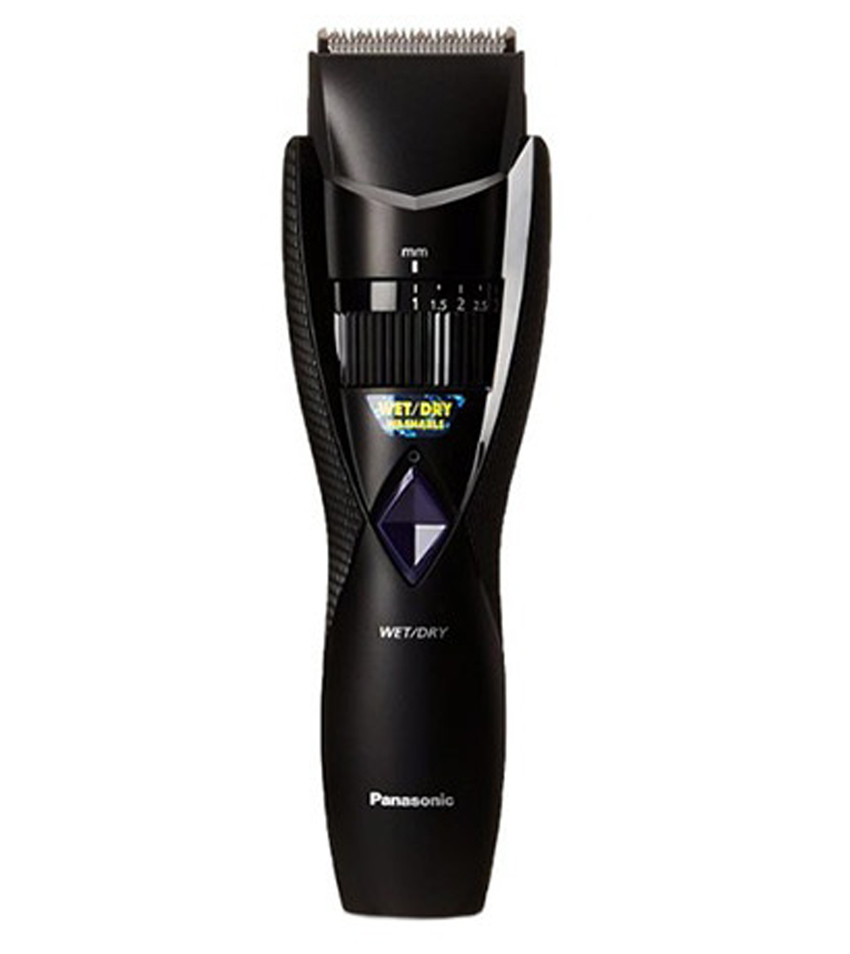

ماشی ریش تراش:

دوربین مداربسته:

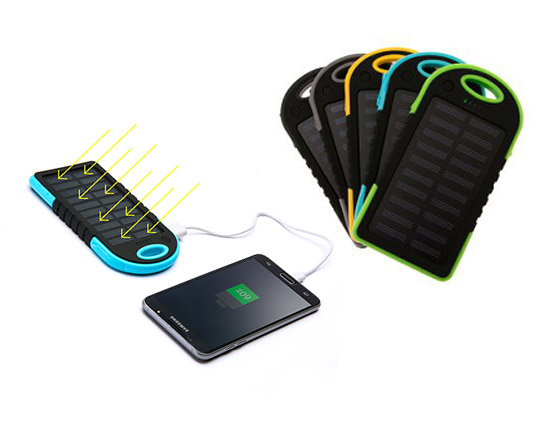

پاوربانک :

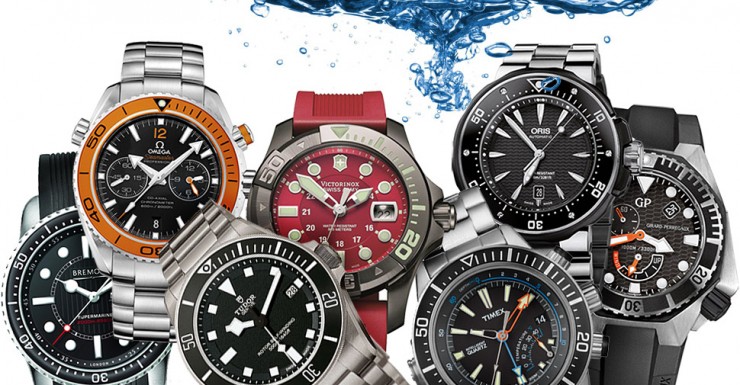

ساعت مچی:

فعالیت های پودمان5 ص190

پژوهش

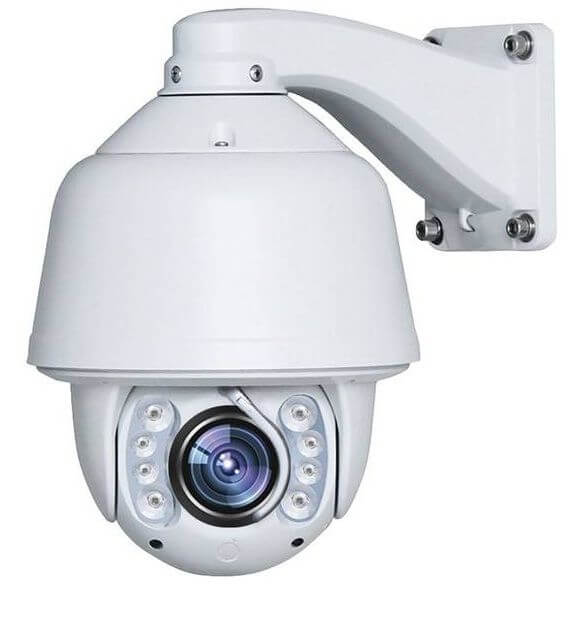

دوربین های گردان (ptz)چیست؟

دوربین مداربسته گردان یا PTZ، دوربین مداربسته ای است که امکان حرکت و بزرگنمایی تصاویر از طریق کنترل از راه دور را دارد. این دوربین ها معمولا دارای یک بدنه دام شکل و یک پایه با توجه به شرایط نصب هستند. یکی از کاربردهای دوربین مداربسته PTZ در فیلم برداری از مسابقات ورزشی است.

از دیگر کاربردهای دوربین مدار بسته گردان در نظارت بر فضاهای بزرگ مثل مدرسه، محل کار، درب های ورود و خروج و … است.

دوربین های مداربسته گردان یا PTZ این امکان را به شما به می‌ دهند که از راه دور و از طریق اتصال به اینترنت و نصب اپلیکیشن مربوطه در تلفن همراه و به صورت کاملاً هوشمند در هر مکانی که هستید بتوانید به راحتی محل کار خود را کنترل نمایید. خانواده‌ ها نیز با استفاده از این دوربین‌ های مداربسته و قابلیت چرخش آن می‌ توانند اتاق کودک خود را در منازل کنترل نمایند. همچنین در مواقعی که عضو کهنسال یا بیمار خانواده‌ تنها هستند، با استفاده از این دوربین‌ های مداربسته چرخشی می توانید از وضعیت آنها آگاه باشید.

دوربین های مداربستهگردان به علت دارا بودن قابلیت چرخش، می توانند به جای چند دوربین مداربسته دام کارایی داشته باشند

مزایای دوربین مداربسته گردان:

۱) امکان چرخش و گردش در جهت های مختلف و با سرعت بالا

۲) عملکرد هوشمند

۳) امکان بزرگنمایی (زوم) به صورت اتوماتیک و با کیفیت بالا

۴) پایه نیم دایره ای به منظور حفاظت از دوربین و طراحی زیبا

۵) عملکرد طولانی مدت و قابل اعتماد

فعالیت های پودمان5 ص187

کنجکاوی

3.6mm

فعالیت های پودمان5 ص187

پژوهش

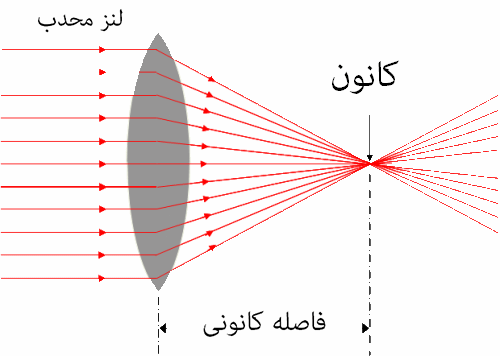

مطلب در مورد فاصله کانونی:

فاصله‌ی کانونی شاید اصلی موضوعی باشد که در کیفیت عکس ها تاثیر می گذارد. موضوعی که هم در زمینه‌ی میدان دید تاثیر گذار است و هم اینکه مشخص می کند که اشیا در فواصل متفاوت چگونه به نظر برسند.

فاصله‌‌ های کانونی در سه بخش اصلی مورد بررسی قرار می گیرند:‌

• فاصله های کانونی عریض که در دوربین های فول فریم بین ۱۶ میلی متر تا ۴۰ میلی متر هستند و در دوربین های کراپ سنسور بین ۱۰ میلی متر تا ۲۸ میلی متر خواهند بود. هر چیزی که عریض تر از این مقادیر باشد، لنز چشم ماهی یا Fisheye نام خواهد گرفت.
• فاصله‌ی کانونی نرمال در دوربین های فول فریم حدود ۵۰ میلی متر و در دوربین های کراپ سنسور ۳۵ میلی متر هستند. به طور کلی دامنه‌ی فاصله‌ی کانونی نرمال در دوربین های فول فریم بین ۴۰ میلی متر تا ۶۵ میلی متر و در دوربین های کراپ سنور بین ۲۸ تا ۴۵ میلی متر است.
• فاصله های کانونی بلند هر فاصله‌ای بیش از ۷۰ میلی متر در دوربین های فول فریم خواهند بود. این در حالیست که مقدار یاد شده در دوربین های کراپ سنسور بیش از ۵۰ میلی متر هستند. بلند ترین لنز هایی که می توانید در بازار خریداری کنید احتمالا تا ۱۰۰۰ میلی متر باشند، اما لنز های عجیب و غریب و طولانی تری نیز وجود دارند.
•

فعالیت های پودمان5 ص185

پژوهش

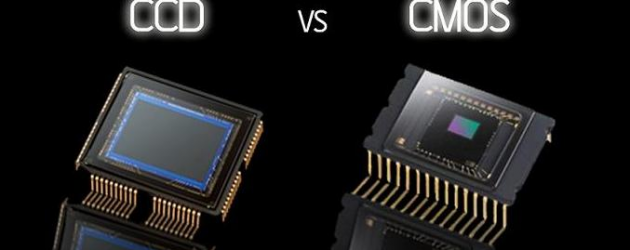

تفاوت های دو نوع حسگر ccd وcmos چیست؟

مزيت هاي سنسور CCD نسبت به سنسور CMOS عبارتند از :

• حساسيت CCD به نور بشتر از CMOS است . بنابراين عكس ها در شب (Night)  و داخل خانه (indoor) در دوربينهاي CCD بهتر از CMOS   است .

• CCD نويزپذيري بسيار كمي دارد اما CMOS به نويز تصوير (اختلال تصوير) بسيار حساس است , كه باعث شده يك پردازنده كامپيوتري مخصوص , جهت كاهش يا حذف نويز در دوربينهاي CMOS تعبيه شود بنابر اين زمان پردازش هر تصوير , طولاني تر از دوربين CCD خواهد بود .

  فناوري ديگر كه با سنسورهاي CCD  در رقابت است سیموس یا CMOS  نام دارد . CMOS  مخفف عبارت ( Complementary Metal Oxide Semiconducter ) بوده ,  يك روش ساخت تراشه هاي الكترونيكي (IC) ميباشد .

• مزيت هاي سنسورهاي CMOS  نسبت به سنسور CCD عبارتند از :

• CMOS در مقايسه باCCD مصرف انرژي كمتري دارد كه اين يك ويژگي مهم براي كاربران دوربين هاي ديجيتال است . اين دوربين ها در حدود 3/1 تا 10/1 دوربينهاي معادل CCD انرژي مصرف مي كنند .

• تجهيزات الكترونيكي جانبي كه براي يك دوربين لازم است ميتواند به صورت مجتمع روي خود تراشه CMOS قرار داده شود . اما در مورد CCD به اين صورت نيست و اضافه كردن تجهيزات براي كنترل نوردهي و تبديل سيگنال آنالوگ به ديجيتال به صورت جداگانه صورت ميگيرد . اين عامل باعث ميشود تا دوربين هاي مبتني بر CMOS ارزانتر,  كوچكتر و سبك تر ساخته شوند.

• به علت تفاوت در ساختار الكترونيكي دوربين هاي CMOS  , مشكل نورگيري بيش از حد تصوير (Over exposure) كمتر به وجود مي آيد .
